لقد تطورت الأساليب التقنية التي تعطي معلومات عما يقع تحت الأرض منها الدراسات الجيوفيزيائية واستخدام الرادارات وغيرها من التقنيات الحديثة ورغم ذلك فإنه لا غنى للجيولوجي عن القيام بالحفر ووضع يده على نماذج تمثل الأعماق المدروسة وسنبدأ بطرق الحفر.

1 - الحفر المطرقي الحفر بالدق (Cable tool)

تتم عملية الحفر بهذه الطريقة باستعمال أداة حادة مثبتة في نهاية سلك ترفع تلك الأداة إلى الأعلى ثم تترك لتنزل بقوة الجاذبية وتتكرر هذه العملية حتى تتكسر الصخور وترفع الصخور المتكسرة بواسطة مجرفة خاصة.

2 - الحفر الرحوي الحفر بالدوران (Rotary drilling)

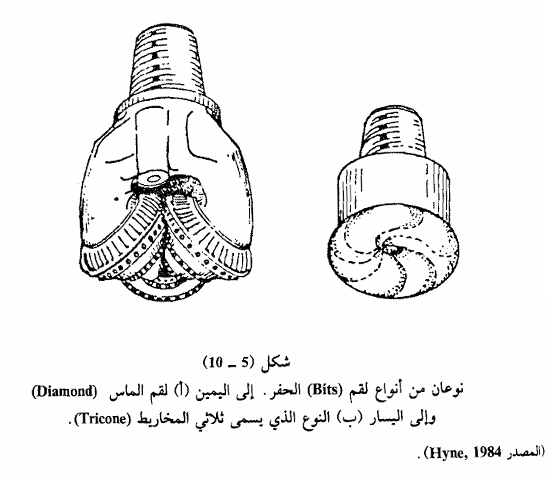

يعتبر جهاز الحفر بهذه الطريقة متطوراً عن الطريقة الأولى، وتتكون أجهزة الحفر من أنبوب في نهايته قطعة دائرية الشكل مكونة من أسنان حديدية أو من قطع من الماس الصناعي مثبتة على تلك القطعة الحديدية الشكل (5 ـ 10) ويرتبط الأنبوب بجهاز حفر يحمل على سيارة أو يبنى برج على رصيف التنقيب للحفر ويعتمد حجمه على العمق المراد الوصول إليه تحت السطح، لاحظ الشكل (5 - 11) وتنجز عملية الحفر بدوران الأنبوب شاقولياً ويضخ داخل البئر أثناء الحفر طين وماء ويستعاد الطين والماء مع القطع الصخرية إلى خارج السطح والنماذج التي تصل إلى السطح تكون على نوعين: -

(أ) قطع صغيرة مكسورة تسمى الفتات Cuttings) ونحصل عليها في وجود طبقات صخرية هشة كالرمل أو الطين.

(ب) قطع صلبة اللقمة (Bit) تسمى لباباً (Cores) ونحصل على هذه اللباب في حالة استعمال لقم ذات قطع ماسية وكانت الطبقات التي يخترقها أنبوب الحفر من الصخور الصلبة كما يقوم الحفار والجيولوجي بتسجيل معلوماتهم عن الحفر في أوراق بيانية خاصة يطلق عليها سجلات البئر (Well Logs) ومن هذه المعلومات تسجيل معلومات عن الوقت الذي تستغرقه في النزول كل قدم أو كل متر، ويقوم الجيولوجي بتسجيل المعلومات عن النماذج التي خرجت من البئر بتصنيفها حسب الأعماق وفحصها أولياً مع طين الحفر أو اللباب الذي يُدفع أيضاً إلى السطح.

بخروج النماذج إلى السطح يقوم الجيولوجي أو الحفار بوضع النماذج في صناديق ويثبت على كل نموذج العمق الذي جاءت منه، ثم تتم عملية دراسة النماذج في المختبرات حسب نوعية الدراسة المطلوبة.

كما نود الإشارة إلى أن قطع الفتات (Cuttings) التي تصل إلى السطح لا تمثل العمق الحقيقي الذي وصل إليه جهاز الحفر بل إنها تقع فوق الموقع الحقيقي له بعدة أقدام وذلك بسبب الفترة التي تستغرقها النماذج للوصول إلى السطح.

بعد جمع النماذج من الآبار المحفورة يتم فحصها حسب طبيعة النماذج.

 (أ) فحص الفتات: تؤخذ نماذج الفتات عادة كل ثلاثة أمتار وتوضع في أكياس وترقم حسب الأعماق ولفحص نماذج الفتات يجب غسلها أولاً من طين الحفر وفي حالة وجود صخور طينية ضمن طبقات الصخور فإنها تتبدد مع مجرى طين الحفر أثناء علمية الحفر ويبقى الطين الذي يغلف الحبيبات الفتاتية فقط، والفتات المغسول لا يحتوي على أي نسبة من الطين تجرى الدراسات الطبقية الصخرية على الفتات المغسول أما دراسة المحتوى الحياتي فتجرى على الفتات غير المغسول وقد يحتوي الفتات المأخوذ من عمق ما على مواد مخلوطة من أعماق أخرى نتيجة الانهيارات في جوانب البئر، ويحدث هذا عند المرور بطبقات صخور هشة غير متماسكة ويمكن التعرف على المواد الناتجة من الانهيارات وفرزها اعتماداً على حجمها الكبير نسبياً أو احتوائها على متحجرات لا توجد في الأعماق التي يمثلها الفتات المدروس ولأجل التعرف على التتابع الصخري بصورة دقيقة يجب الاستعانة بالمجسات الكهربائية بالإضافة إلى فحص الفتات.

(ب) فحص اللباب: تفحص نماذج اللباب في صناديق وبطول يتراوح بين 80 سم إلى متر واحد ويسجل على الصندوق الأعماق والجزء الأعلى والأسفل إن الخدوش التي تحصل لسطح اللباب الخارجي نتيجة للحفر الرحوي قد تشوه الصفات الصخرية الأصلية، وتعالج هذه الحالة إما بواسطة غسل اللباب أو استعمال حامض الهيدروكلوريك المخفف ومن الطرق المفيدة قطع اللباب بصورة طولية وفحص السطح المقطوع الرطب الذي تكون التراكيب المختلفة واضحة فيه ومن المفيد استعمال حامض الهيدروكلوريك المخفف عند فحص لباب الصخور الجيرية حيث يمكن ملاحظة الفرق بين الحبيبات ومادة التسميت الكلسية.
