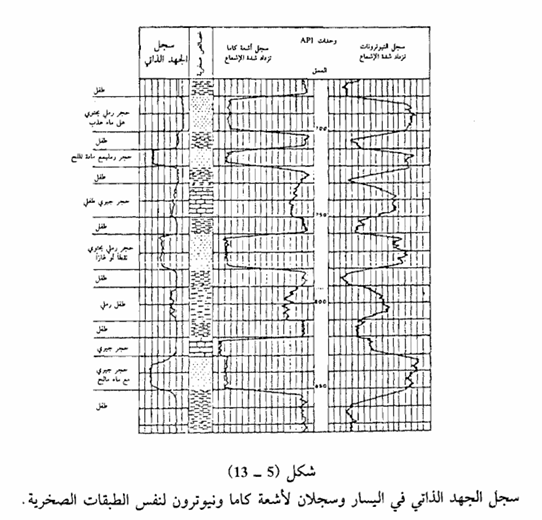

إن مبدأ عمل سجل الجهد الذاتي Self Potential Spontaneous Potential or يستند إلى قياس فرق الجهد بين قطب كهربائي في السطح وقطب كهربائي في داخل البئر، وفي أثناء التسجيل يتم سحب القطب الكهربائي داخل البئر من الأسفل إلى الأعلى وتنشأ فولتية كهربائية ذاتية بسيطة داخل البئر في مناطق سطوح الاتصالات بين الطبقات المنفذة (Permeable) من الوحدات الصخرية كالحجر الرملي والحجر الجيري مثلاً وبين الصخور الأقل نفاذية كالطفل (Shale)، كما أن هناك عاملاً آخر يساهم في تكوين فولتية كهربائية داخل البئر هو الفرق بين درجة ملوحة المياه الموجودة في الطبقات الصخرية وملوحة ماء أو طين الحفر. أما سجل الجهد الذاتي ((Log لاحظ الشكل (5 ـ 13)، فيكون شاقولياً (قراءته صفر) أمام الطبقات الطينية في البئر ويسمى ذلك الخط خط الطفلline Shale   يكون شاقولياً أيضاً حينما تكون ملوحة طين الحفر مساوية لملوحة مياه الطبقات. أما شكل منحني الجهد الذاتي أمام الطبقات المنفذة التي تحوي على مياه ذات ملوحة أعلى من ملوحة طين الحفر فإنه ينحرف إلى اليسار وينحرف المنحني إلى اليمين أمام الطبقات التي تحوي مياهاً عذبة (أي ذات ملوحة أقل من ملوحة طين الحفر).

إن فائدة سجل الجهد الذاتي هي:

1 - تشخيص الطبقات المنفذة (Permeable).

2 - تحديد حدود هذه الطبقات.

3 - مضاهاة هذه الطبقات.

4 - استخراج قيمة مقاومة المياه الموجودة داخل الطبقات.
