12-2/1 الكاشي المصنوع من الخرسانة بانواعه المختلفة
12-2/1/1 الكاشي الموزائيك :
12-2/1/1/1 يقصد بالكاشي الموزائيك ، الكاشي السمنتي المكبوس هيدروليكيا والمكون من الركام والسمنت ويصنع من طبقتين مختلفتين في التركيب .
الأولى : طبقة الوجه وتحتوي على نسبة معينة من الاحجار المكسرة الصلدة ( الموزعة توزيعا منتظما ومتجانسا على كل مساحة وجه الكاشية ) كالرخام ، البازلت ومسحوق الرخام وقد يضاف اليها الخضاب والسمنت العادي او الملون.
الثانية : طبقة القاعدة ( الظهر ) وتحتوي على نسبة معينة من الركام الخشن والناعم ( الرمل الطبيعي) والسمنت العادي .
12-2/1/1/2 تكون مقاسات الركام الرخامي المستعمل في تصنيع الكاشي الموزائيك لطبقة الوجه بالحدود الاتية :
أ- لحد 4 ملم
ب- لحد 13 ملم
ج- لحد 25 ملم
د- عشوائي
ه- قطع الرخام
ويؤخذ بنظر الاعتبار سمك الكاشية عند اختيار مقاس الركام الرخامي .
التدرج التجاري:
وتكون المقاسات التقريبية للركام الرخامي المعادلة للدرجات التجارية كما هو مدرج في الجدول رقم (12-1)

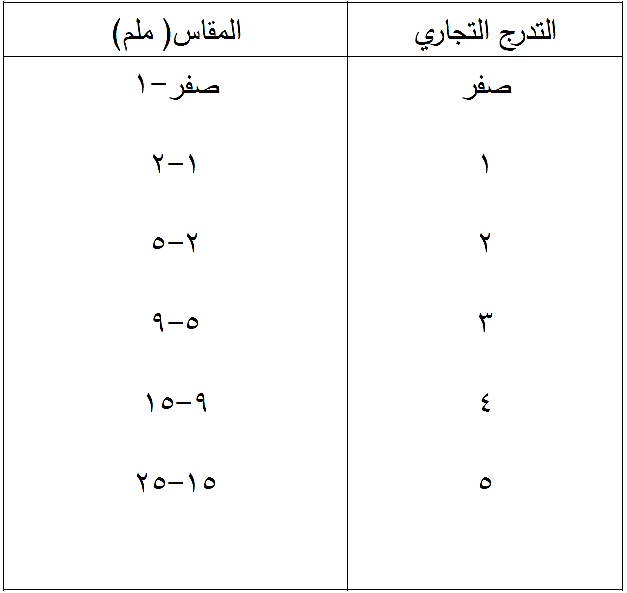

جدول رقم (12-1)
مقاسات الركام الرخامي المعادلة للتدرج التجاري
12-2/1/1/3 المواد الاولية :
ينتج الكاشي الموزائيك للارضيات من مزيج السمنت ( المطابق للمواصفة القياسية العراقية رقم 5) والركام الطبيعي والرخامي ( المطابق للمواصفة القياسية العراقية رقم 45) والماء ( المطابق للمواصفة القياسية العراقية رقم 1692) والخضاب ( المطابق للمواصفة القياسية العراقية رقم 1535) وذلك بطريقة الكبس .
12-2/1/1/4 الشكل والابعاد :
أ- تكون الكاشية ذات شكل متوازي الأضلاع وسطح علوي مستوي ويمكن التجهيز بابعاد اخرى حسب مامثبت في المخططات او حسب الأتفاق مع الجهة المستفيدة .
ب- تكون ابعاد الكاشية المربعة كما مبين في الجدول رقم (12-2) .
12-2/1/1/5 التفاوت :
يسمح للارسالية الواحدة المكونة من ( عدد او مساحة سطحية ) بتفاوت مقداره (1ملم ) للطول و ( 3 ملم ) للسمك بين كاشية اخرى .
12-2/1/1/6 يجوز انتاج كاشي مستطيل الشكل بابعاد نصف كاشية (الازارة ) .

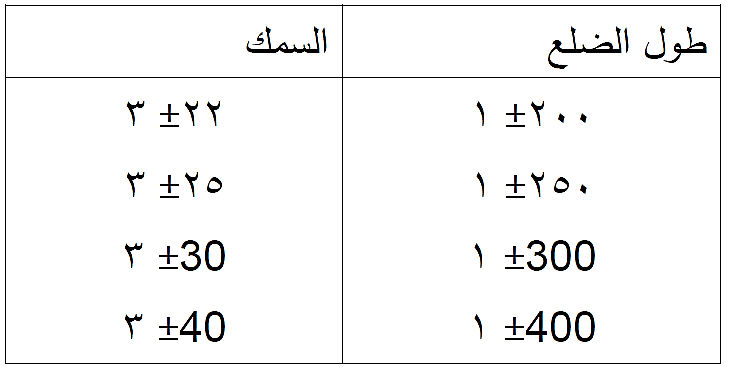

جدول رقم (12-2)
مقاس الكاشي المربع الشكل بعد الجلي والتنعيم
12-2/1/1/7 الانهاء والمظهر :
أ- يجهز الكاشي بموجب الاتفاق مع الجهة المستفيدة او من يمثلها اما منعما ومعالجا بالماء او نصف منعم ثم يتنعم ثانية موقعيا .
ب- يكون الرخام موزعا بصورة متجانسة ومنتظمة ويكون وجه الكاشية خاليا من النتوءات والفجوات و الانخفاضات و التشققات والتشوهات.
ج- تكون حافات الكاشية عمودية على سطحها وتكون مستويات السطوح العليا والسفلى للكاشية متوازية والحافات الشاقولية المجاورة للكاشي المربع او المستطيل متعامدة فيما بينها .
د- تكون جميع الحافات حادة وسليمة .
هـ- يكون لون الكاشي متجانسا وبصورة خاصة للارسالية الواحدة عدا الحالات التي يراد فيها الحصول على كاشي بمظهر عشوائي .
12-2/1/1/8 المواصفات :
تطابق خواص الكاشي كالامتصاص الكلي وامتصاص وجه الكاشية ومقاومة التأكل المتطلبات الواردة في المواصفة القياسية العراقية ( رقم 1042) للكاشي الموزائيك.
12-2/1/1/9 النماذج :
أ- تؤخذ نماذج الفحوص المختلفة بصورة عشوائية بحيث تكون مؤشرة ومعرفة من قبل المهندس المشرف او الجهة المستفيدة وبمعدل ( 12 كاشية ) لكل (5000 كاشية) او اقل .
ب- يتم فحص الاعداد المذكورة في الجدول ادناه من النماذج المختارة بموجب الفقرة اعلاه لكل ارسالية تتكون من (5000 كاشية ) او جزء منها .

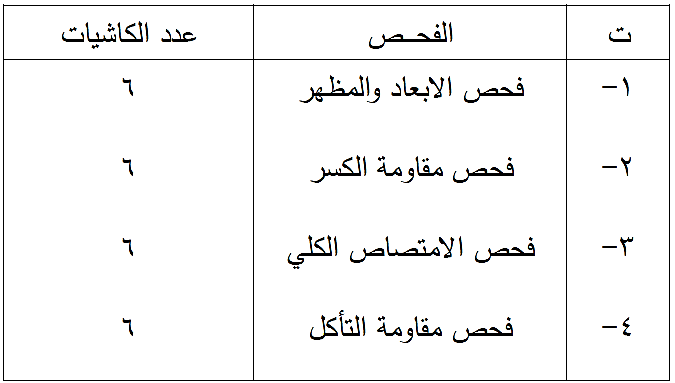

عدد الكاشيات المطلوبة لكل فحص
12-2/1/1/10 الفحوص :
تفحص النماذج وفق طرق الفحص الواردة في الدليل الاسترشادي المرجعي (رقم 31 ) الصادر عن الجهاز المركزي للتقييس والسيطرة النوعية.
12-2/1/1/11 المطابقة :
في حالة عدم مطابقة نموذجين على الأكثر من الأرسالية المجهزة لمتطلبات المواصفة القياسية العراقية ( رقم 1042) فتعتبر الارسالية مرفوضة وترحل خارج الموقع .
12-2/1/2 الكاشي العادي :
12-2/1/2/1 يقصد بالكاشي العادي هو الكاشي المكون أساسا من السمنت والركام والماء ويصنع من طبقتين مختلفتين في التركيب .
الأولى : طبقة الوجه من الركام الناعم (الرمل الطبيعي) والسمنت العادي او الابيض وقد يضاف اليها الخضاب ·
الثانية : طبقة القاعدة (الظهر) وتحتوي على نسب من الركام الخشن والناعم والسمنت العادي
12-2/1/2/2 المواد الاولية :
ينتج الكاشي العادي من مزيج من السمنت ( المطابق للمواصفة القياسية العراقية رقم (5) والركام الطبيعي ( المطابق للمواصفة القياسية العراقية رقم 45 ) والماء (المطابق للمواصفة القياسية العراقية رقم 1692 ) والخضاب المطابق للمواصفة القياسية العراقية رقم 1535) بطريقة الكبس .
12-2/1/2/3 الشكل والابعاد :
أ- تكون الكاشية ذات شكل متوازي الأضلاع وسطح علوي ) وجه ) مستوي ويجوز تجهيز اشكال اخرى حسب المخططات المعتمدة وبالأتفاق مع الجهة المستفيدة ومن يمثلها .
ب- تكون ابعاد الكاشي المربع كما في الجدول رقم (12-3) .

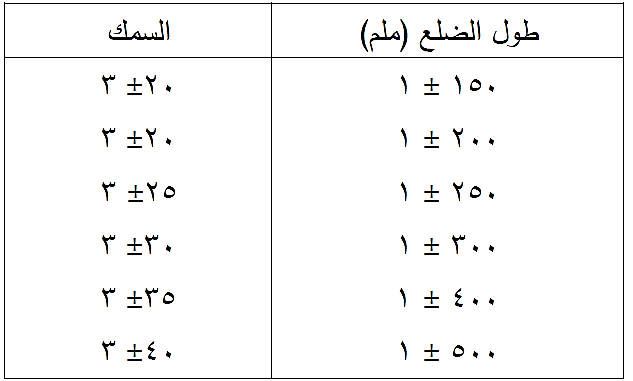

جدول رقم (12-3)
مقاسات الكاشي المربع الشكل
12-2/1/2/4 لا يقل سمك طبقة الوجه عن 3 ملم .
12-2/1/2/5 التفاوتات :
لا يسمح للارسالية الواحدة المكونة من ( عدد او تذكر المساحة ) بتفاوت مقداره (1 ملم ) للطول و ( 2 ملم ) للسمك بين كاشية واخرى.
12-2/1/2/6 المظهر :
يكون سطح طبقة الوجه قائم الزوايا ومصقولا وخاليا من التنميل والتشريخ الشعري والتشقق والتنقير والتقشير والانفصال وان يكون الكاشي متجانس في اللون .
12-2/1/2/7 المواصفات :
يجب ان تطابق خواص الكاشي العادي المتطلبات الواردة في المواصفة القياسية العراقية ( رقم 1043 ) وتشمل الامتصاص الكلي للكاشية وامتصاص وجه الكاشية ومقاومة الكسر .
12-2/1/2/8 النماذج :
تتبع الطريقة الواردة في الفقرة (12-2/1/1/9) وكما موضحة ادناه :
- 12-2/1/1/9 النماذج :
أ- تؤخذ نماذج الفحوص المختلفة بصورة عشوائية بحيث تكون مؤشرة ومعرفة من قبل المهندس المشرف او الجهة المستفيدة وبمعدل ( 12 كاشية ) لكل (5000 كاشية) او اقل .
ب- يتم فحص الاعداد المذكورة في الجدول ادناه من النماذج المختارة بموجب الفقرة اعلاه لكل ارسالية تتكون من (5000 كاشية ) او جزء منها .
12-2/1/2/9 الفحوص :
يتم اجراء فحوص النماذج وفق طرق الفحص الواردة في الدليل الاسترشادي المرجعي (رقم 31 ) الصادر عن الجهاز المركزي للتقييس والسيطرة النوعية .
12-2/1/2/10 المطابقة :
في حالة عدم مطابقة نموذجين على الأكثر من الأرسالية المجهزة للمتطلبات الواردة في المواصفة القياسية العراقية رقم (1043) فتعتبر الارسالية غير مطابقة وترحل او ترفع خارج الموقع .
