الواح البولي ستايرين المدد - المواد
المؤلف:
وزارة الاعمار والاسكان (الهيئة العامة للمباني ) + وزارة التخطيط (الجهاز المركزي للتقييس والسيطرة النوعية )
المصدر:
المواصفات الفنية للأعمال المدنية (مدونة بناء عراقية )
الجزء والصفحة:
ص 9 - 10 الباب ( 9 ) العزل الحراري
2023-07-31
1808
+
-
20
9-2/3 الواح البولي ستايرين المدد (خلوي التركيب ) المستعملة لاغراض العزل الحراري (عند درجة حرارة الاتتجاوز 75 م5 ) .

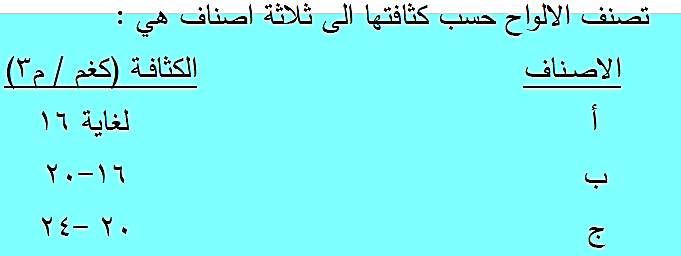

9-2/3/1 الاصناف :
9-2/3/2 الانواع :
تقسم الاصناف اعلاه الى نوعين هما :
9-2/3/2/1 النوع (1) :
تتكون مادة هذا النوع من البولي ستايرين المدد المشتقة بصورة رئيسية من مونومر الستايرين والمددة لتكوين تركيب خلوي يتكون بصورة رئيسية من خلايا مغلقة .
9-2/3/2/1 النوع (2) :
تكون مادة هذا النوع مشابهة لمادة النوع (1) ولكنها تتميز بخاصية الانطفاء الذاتي وتكون مسافة انتشار اللهب ( مدى الاحتراق) لهذه المادة اقل من ( 125 ملم ) عند فحص عينة بابعاد (150 ملم× 150 ملم) وبسمك مناسب وفق المواصفة القياسية العراقية رقم (1788).
يتم تحسين خصائص الاحتراق بأضافة كمية كافية من مادة تعوق انتشار اللهب او اجراء تعديلات اخرى مناسبة
9-2/3/3 الابعاد القياسية والتفاوتات :
9-2/3/3/1 الابعاد :
تكون الالواح القياسية بالابعاد المدرجة في ادناه :
الطول : 1000 ملم , 2000 ملم .
العرض : 500 ملم ، 1000 ملم
السمك : 10 ملم ، 20 ملم ، 30 ملم، 40 ملم :
9-2/3/3/2 التفاوت :
التفاوت للطول والعرض المسموح به : 500 ± 4 ملم ، 1000 ± 6 ملم 2000 ± 10 ملم .
التفاوت المسموح به للسمك : 10 ± 1 ملم ، 20 فما فوق ± 2 ملم .
9-2/3/4 المواصفات :

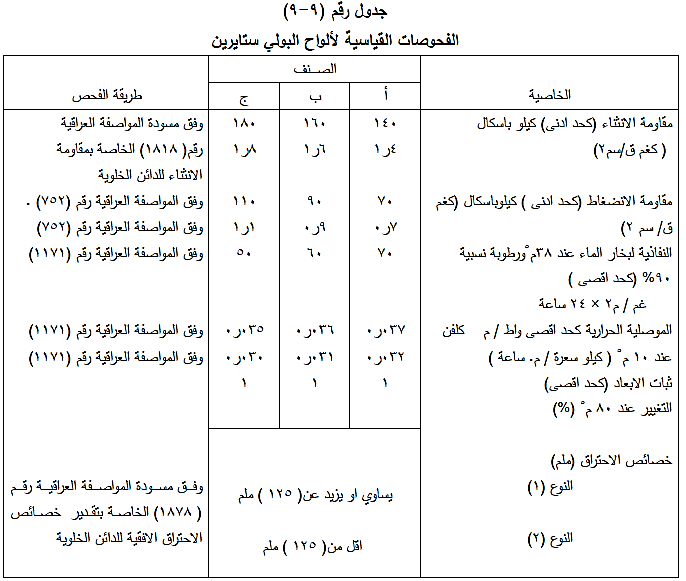

تكون خواص الالواح مطابقة لمتطلبات المواصفة القياسية العراقية رقم (1171) وكما مبين في الجدول رقم (9-9)
9-2/3/5 النماذج :
تؤخذ النماذج بموجب الفقرة ( 9-2/1/5) من هذا الباب .
يتم اختيار النماذج لكل ارسالية مكونة من نفس النوع والصنف والشكل والحجم والسمك ومنتجة في نفس الظروف وفي نفس الفترة الزمنية كما مبين في الجدول رقم (9-4) وللفحصين الأول والثاني ( يقصد بالفحص الثاني هو اعادة الفحص عند فشل الفحص الأول ) .

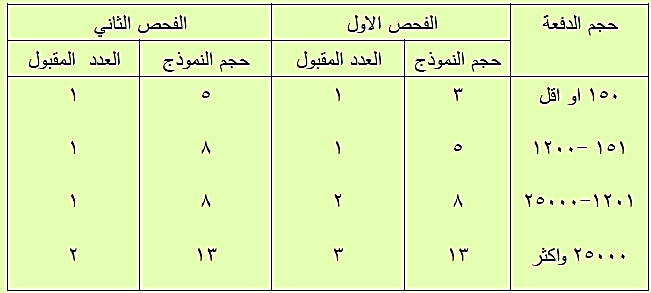

جدول رقم (9-4)
نماذج ومعيار المطابقة للصوف المعدني
9-2/3/6 الفحوص :
تجرى الفحوص على النماذج وفق المواصفات الواردة في الجدول رقم (9-9) .
9-2/3/7 المطابقة :
تجرى المطابقة وفقاً للفقرة (9-2/1/7 ) من هذا الباب
المطابقة :
تقبل الدفعة اذا كان عدد الوحدات غير المطابقة مساويا الى او اقل من العدد المقبول المثبت في الجدول رقم (9-4) .
اذا كان عدد الوحدات غير المطابقة أكبر من عدد القبول فيؤخذ نموذج ثاني ويجري فحصه .
تعتبر الدفعة مطابقة اذا كان عدد الوحدات غير المطابقة لنموذج الفحص الثاني اقل او مساو الى عدد القبول كما في الجدول رقم (9-4) .
تعتبر الدفعة فاشلة ومرفوضة اذا كان عدد الوحدات غير المطابقة لنموذج الفحص الثاني أكبر من عدد القبول وكما مبين في الجدول رقم (9-4) وعندئذ يجب ترحيلها خارج الموقع .
جدول رقم (9-4)
نماذج ومعيار المطابقة للصوف المعدني
