المبدأ الأساسي في تعيين التركيب البلوري من حيود الأشعة السينية:
المؤلف:
أ.د. نعيمة عبد القادر أحمد / أ.د. محمد أمين سلمان
المصدر:
علم البلورات والاشعة السينية
الجزء والصفحة:
ص215–216
2023-09-28
1489
حيث إن التركيب البلوري لمادة ما هو الذي يحدد شكل الحيود لها فلابد أنه من شكل الحيود لأي مادة يمكن التوصل إلى تركيبها الداخلي، فشكل وحجم الوحدة البنائية هو الذي يحدد الزوايا التي تحدث عندها أشعة الحيود كما أن ترتيب الذرات داخل الوحدة البنائية للبلورة هو الذي يحدد شـدة الأشعة المنعكسة من المستويات المختلفة.
وبما أن التركيب الداخلي هو الذي يحدد شكل الحيود فلابد أنه من الممكن أن الاتجاه المعاكس صحيح أي أنه يمكن أن نعين التركيب من شكل الحيود وفي الإمكان الوصول إلى ذلك ولكن ليس بطريقة مباشرة.
فلتعيين تركيب غير معروف نتبع الخطوات الآتية:
1- تعيين أبعاد الوحدة البنائية يتم من الأفلام أو من جهاز الحيود.
2- تعيين المجموعة الفراغية يتم من دراسة الانعكاسات الغائبة بانتظام.
3- تعيين مواضع الذرات في الوحدة البنائية يتم بقياس شدة الأشعة المنعكسة من المستويات المختلفة.

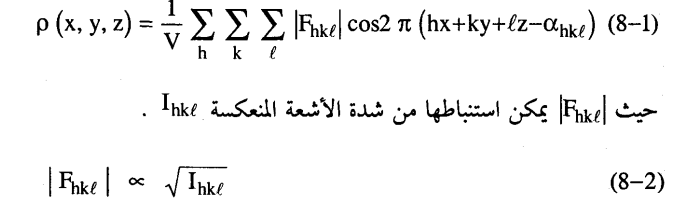

الخطوة رقم (3) هي أصعب الخطوات حيث إنه إذا أردنا حســاب مـواقـع الذرات في الوحدة البنائية يجب التعويض في المعادلة التالية لحساب الكثافة الإلكترونية لكل قيم الإحداثيات في الوحدة البنائية.
إلا أن hklα وهي زاوية الطور لكل انعكاس هي كمية لا تقاس عمليا وهذا يشكل ما يسمى بمشكلة الأطوار.
