الدارات المنطقية التتابعية
المؤلف:
جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود
المصدر:
الالكترونيات الصناعية
الجزء والصفحة:
ص77
2023-08-16
2241
الدارة المنطقية التتابعية Sequential Logic Circuit، عبارة عن دارة مبنية باسخدام البوابات المنطقية (دارة منطقية تجميعية) بالإضافة إلى عنصر أو عناصر ذاكرة، قيم مخارجها في أي لحظة تحسب من خلال مجموعة قيم المداخل في تلك اللحظة ومن خلال القيم السابقة لهذه المداخل. لا يمكن وصف عمل هذا النوع من الدارات باستخدام دالة أو مجموعة دالات الاقتران، ولكن من خلال جدول يتتبع زمنيا التغيرات على المخارج اعتمادا على كل من قيم المداخل الحالية والحالة السابقة لهذه المداخل كما في الشكل (1).

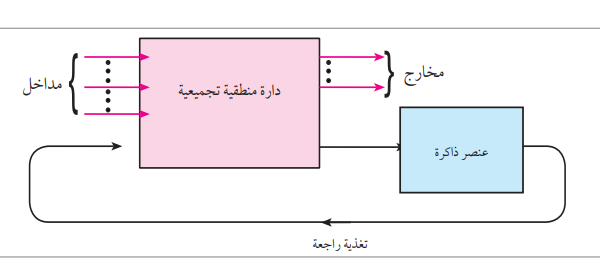

الشكل (1): دارة منطقية تتابعية
