ترانزستور الوصلة

يتكون الترانزستور من قطعة واحدة من الجرمانيوم أو السليكون مقسمة إلى ثلاث مناطق ذات نوعية مختلفة بحيث تكون المنطقة الوسطى من نوع معين والمنطقتان الطرفيتان من نوء آخر. فإذا كانت المنطقة الوسطى من النوع الإلكتروني تكون المنطقتان الطرفيتان من النوع الثقبي (شكل 1 أ) ويسمى الترانزستور في هذه الحالة بالوصلة p—n—p أما إذا كانت المنطقة الوسطى من النوع الثقبي تكون المنطقتان الطرفيتان من النوع الإلكتروني (شكل 1 ب) ويسمى الترانزستور في هذه الحالة بالوصلة n-p-n . وتسمى المنطقة الوسطى في كلا الحالتين بالقاعدة Base. أما المنطقتان الطرفيتان فتسمى إحداها بالباعث Emitter والأخرى بالمجمع Cotlector ويرمز للترانزستور عند أستخدامه كعنصر من عناصر الدارة الإلكترونية بالرمز المبين في الشكل 1 ج أو 1 د إذا كان من النوع p—n—p أو n-p-n بالتتابع . ولتحديد الباعث يرسم عليه سهم يشير الى إتجاه التيار عندم يكون ملتقى الباعث — قاعدة محيزاً تحييزاً مباشراً (أي عندما يمر تيار مباشر بين الباعث والقاعدة) ويتضح من هذا الشكل أن إتجاه التيار في الترانزستور p—n—p يكون من الباعث إلى القاعدة (أي في إتجاه حركة الثقوب). أما بالنسبة للترانزستور n-p-n فيكون إتجاه التيار خارجاً من القاعدة إلى الباعث (أي عكس إتجاه حركة الإلكترونات) .

وعموماً يكون حجم اترانزستور صغيراً ويوضع داخل حافظة من البلاستيك أو المعدن محكة القفل حتى لا يتعرض للرطوبة والعوامل الجوية الأخرى. وتتميز منطقة الباعث في كلا النوعين بتوصيلية عالية أي بنسبة تركيز

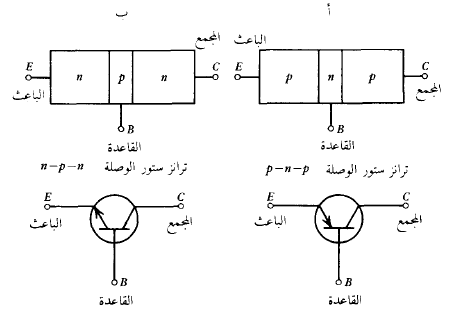

الشكل (1)
